Kan brukes til:
Lage kulvert beregninger i skissefase, detaljeringsfase (detalj prosjektering) og kontrolloppdrag.
Generelt:
Et UI program som lager input filer til Sofistik. Programmer gir deg muligheten til å lage geometri, laster, kombinering, dimensjonering og grafiske utskrifter fra wingraf.
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Bestemme geometri (bredde, høyde, lengde og skråstilling i planet)
-Velge mellom bunnplate eller stripefundament
-Kan sette leddet i midt vegg(elementkulvert)
-Har mulighet til å velge varierende overfylling
-Beregning tar med aktivt og passivt jordtrykk. Bruker gir inn Kaog K0.
-Jordstivhet under fundament kan stilles.
-Elementstørrelse bestemmes. Mesh’et blir alltid fint og rektangulaert.
-Valg om en vil bruke trafikklaster eller nyttelast over kulvert. Trafikklasten justerer seg med lengden(antall felt)og bredden(antall laststeg) på kulverten.
-Størrelse på overdekning, samt byggemålpå armering er lagt inn
-Type kombinasjon som skal brukes for dimensjonering av riss.
-Hvilke grafiske utskrifter som skal være med i rapporten.
-Enkelt å endre geometri i Sofiplus-X
Fordeler:
-Gir deg mulighet til å lage «komplett» beregning av en kulvert på få minutter.
-Kan brukes på ettspenns monolittisk platebru/ cut and cover tunneler.
-Reduserer nødvendig kompetanse i Sofistikfor å dimensjonere en kulvert.
-Ting gjøres likt alltid, det eliminerer følgefeil fra tidligere prosjekt.

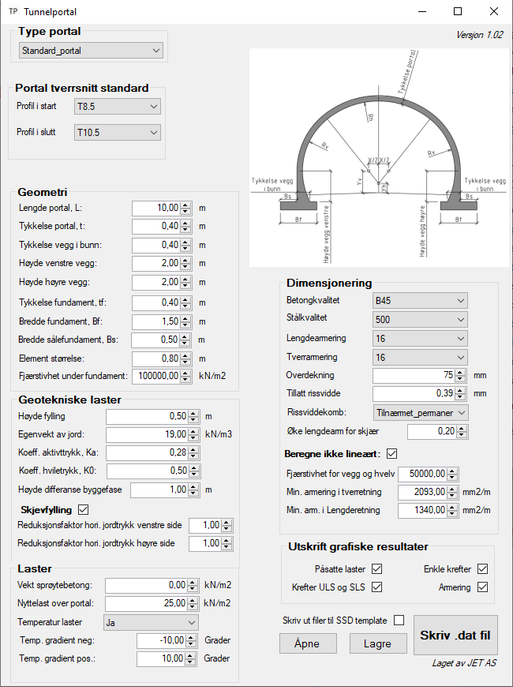

Kan brukes til:
Lage tunnelportal beregninger i skissefase, detaljeringsfase(detalj prosjektering) og for kontrolloppdrag av andre portaler på en brøkdel av tiden.
Generelt:
Et UI program som lager input filer til Sofistik. Programmer gir deg muligheten til å lage geometri, laster, kombinering, dimensjonering og grafiske utskrifter fra wingraf.
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Velge om en skal ha standard profil fra N500 eller om en vil bruke egendefinerte tverrsnitts profil. Standard profil ligger inne som en liste.
Kan variere profil fra start til slutt portal.
-Kan sette inn reduksjonsfaktor for skjev fylling på en av eller begge sidene.
-Beregning tar med aktivt og passivt jordtrykk. Bruker gir inn Ka og K0.
-Jordstivhet under fundament kan stilles.
-Elementstørrelse kan bestemmes. Mesh’etblir alltid fint og rektangulaert.
-Beregningene tar med ferdig fase og byggefase. Forskjellig oppfyllingsnivå i
byggefase.
-Størrelse på overdekning, samt byggemålpå armering er lagt inn
-Kan velge type kombinasjon som skal brukes for dimensjonering av riss.
-Kan regne portalen ikke-lineaert, portal modellen lages da med ikke-linære
fjærer langs hele tverrsnittet.
-Hvilke grafiske utskrifter som skal vaere med i rapporten.
Fordeler:
-Gir deg mulighet til å lage «komplett» beregning av en portal på få minutter. -Kan modellere portal med traktform.
-Krever liten kontroll/kompetanse i Sofistikfor å dimensjonere en portal
-Ting gjøres likt alltid, det eliminerer følgefeil fra tidligere prosjekt.

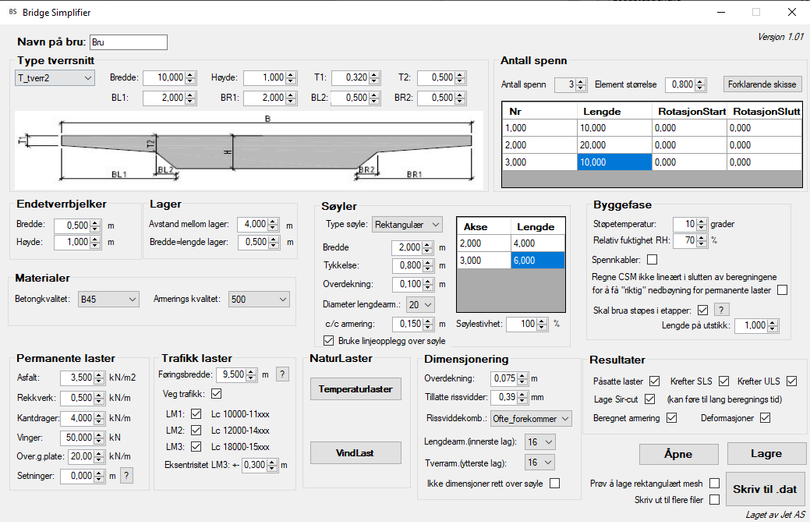

Kan brukes til:
Lage beregninger i skissefase, detaljeringsfase(detalj prosjektering) og for kontrolloppdrag av andre bruer på en brøkdel av tiden.
Generelt:
Et UI program som lager en skallmodell med geometri, laster, kombinering, dimensjonering, grafisk utskrift fra wingraf og tekst forklaring/uregning for modell og laster.
Under er noen av de viktigste
mulighetene/valgene oppsummert:
-Kan velge 4 forskjellige type tverrsnitt på overbygning.
-Temperaturlaster og vindlaster gis med få parametre, det gis rapport i Sofistik på hvordan laster er regnet ut.
-Kan lage så mange spenn som bruker vil.
-Lager bjelkekrefter av skallkreftene hvis bruker velger "Lage Sir-cut"
-Legge inn støpeetapper
-Spennkabler i CSM og kombinering
-Modell kan enkelt endres i Sofiplus-x
-Kombinering og dimensjonering
Fordeler:
-Gir deg mulighet til å lage «komplett» beregning av en bru på få minutter.
-Senker bruker terskel i Sofistik for å dimensjonere en bru.
-Ting gjøres likt alltid, det eliminerer følgefeil fra tidligere prosjekt.
Kan brukes til:
I sofistik er det vanskelig å lage spennkabler der du har kontroll på hvor infleksjonspunkt ligger og generell føring langs hele kabelen. Tanken var å lage et program som gir deg mulighet til å ha kontroll på alle infleksjonspunkt og høyder for x-antall spenn på en økonomisk måte. Sofistik lager spennkabelføring med et 3.grads polynom mellom punkter uten at du kan bestemme infleksjonspunkter.
Programmet gir deg mulighet til å bestemme antall punkter som defineres, avstand til infleksjonspunkt, rettstrekk og høyder på kabel. Den lager alltid topp, bunn og infleksjonspunkt som et minimum av punkter.
For 3D modeller kan det være tungvint å lage kabelføring. I programmet kan du velge å skrive ut en .txt fil. Med en enkel grasshopper fil(denne følger med programmet) lages spennkabelføring. Hvis dere bruker Revit, kan jeg lage en Dynamo fil som gjør det samme
Generelt:
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Du får kontroll på plasseringen av spennkabelen. Dette kan være viktig for å få best utnyttelse av spennkabelen.
-Modellering av kabelen i Tekla/grasshopper er forenkles betraktelig.
Fordeler:
-Kabelgeometri for beregning og modell er gjort i ett program, det forenkler mye tid.
-Faren for å gjøre feil reduseres ved bruk av et program hvor koden er testet.
-Sparer mye tid.
Kan brukes til:
På alle skallkonstruksjoner er loadsteppingdet naturlige valget, da
influensflater(trafficloader) trenger lang beregningstid. Programmet
minimerer tidsforbruket på å sette opp loadsteppingen. Utskriften er også veldig enkel å forstå. Et bra verktøy for de som er nye i programmet eller hvis en vil ha litt automatikk og enda bedre oversikt på loadsteppingen.
Generelt:
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Du velger type elementmodell. Velger du skallmodell(quad) bruker den flatelaster i loadsteppingen.
-Du kan enkelt velge hvilke lasttogsom skal beregnes.
-Antall felt og antall lasttoggår automatisk ut fra brukerdata på bredde
venstre og høyre side.
Fordeler:
-Setter opp trafikklaster på veldig kort tid.
-Gir deg god forståelse for hva som skjer i loadsteppingen.
-Krever liten kontroll/kompetanse i Sofistik for å lage trafikklaster som er riktige.
-Ting gjøres likt alltid, det eliminerer følgefeil fra tidligere prosjekt.
Kan brukes til:
På alle skallkonstruksjoner er loadsteppingdet naturlige valget, da
influensflater(trafficloader) trenger lang beregningstid. Programmet
minimerer tidsforbruket på å sette opp loadsteppingen. Utskriften er også veldig enkel å forstå. Et bra verktøy for de som er nye i programmet eller hvis en vil ha litt automatikk og enda bedre oversikt på loadsteppingen.
Generelt:
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Du velger type elementmodell. Velger du skallmodell(quad) bruker den flatelaster i loadsteppingen.
-Du kan enkelt velge hvilke lasttogsom skal beregnes.
-Antall felt og antall lasttoggår automatisk ut fra brukerdata på bredde
venstre og høyre side.
Fordeler:
-Setter opp trafikklaster på veldig kort tid.
-Gir deg god forståelse for hva som skjer i loadsteppingen.
-Krever liten kontroll/kompetanse i Sofistik for å lage trafikklaster som er riktige.
-Ting gjøres likt alltid, det eliminerer følgefeil fra tidligere prosjekt.

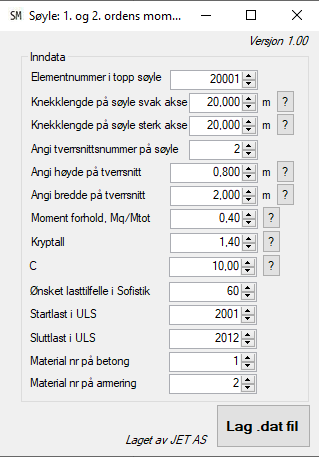

Kan brukes til:
Å dimensjonerer søyler for 1. ordens og 2. ordens momenter er en omfattende oppgave. Tanken her er at du med litt input kan legge på 1 og 2 ordens moment(hvis nødvenig) iht. eurokoden. Beregningen er satt opp slik at den leser fra databasen for å finne det den trenger for å gi maksimalt moment. Når filen er kjørt kan man åpne rapporten og få ut beregning på hvordan man kom frem til kreftene. Det fine med programmet er at hvis du ikke endrer knekklengder eller
elementnummer i topp av søylen, vil lastene og rapporten oppdatere seg for nye laster eller endringer i kombineringen.
Generelt:
Under er noen av de viktigste mulighetene/valgene oppsummert:
-Du gir en data som vist på bildet.
-Så får du 1 ordens og 2 ordens laster i sofistik, samt en rapport som viser hvordan lastene er regnet ut.
Fordeler:
-Alt kan gjøres i ett program, trenger ikke bruke et annet program. Noe
som reduserer kilden for feil.
-Momenter oppdaterer seg etter nye laster, kombinasjoner og geometri på overbygningen.
